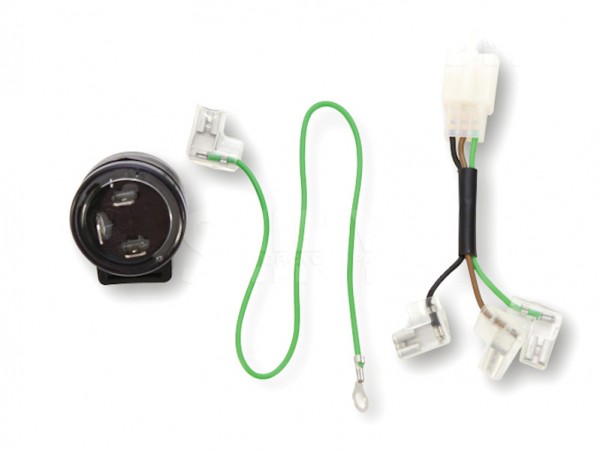

SHIN YO 3-Pin Universal Blinkrelais
Universal verwendbares Blinkrelais mit einstellbarer Blinkfrequenz. Mit diesem Relais ist es möglich, eine Blinkerkombination von LED und Glühlampe zu betreiben. Zudem ist eine Warnblinkfunktion gegeben.
Maße
Ø 37 mm
Höhe: 35 mm
Technische Daten und Anschlüsse
Spannung: 12 V
Lastaufnahme: min. 5 mA ~ max. 15 A
Verbraucher: min. 0,06 W ~ 180 W max.
49 B = Batterie (12V +) Eingang
31 G = Masse (-)
49a L = Licht (zum Blinkerschalter)
Das separate grüne Kabel auf G (31) und an Fzg. Massepunkt befestigen.
Für Fahrzeuge. mit 3-fach Stecker und 2 Pin-Belegung (49, 49a)
Für Fahrzeuge mit 3-fach Stecker und 3 Pin-Belegung (49, 49a, 31) das grüne Kabel am Adapterstecker verwenden (bitte prüfen, ob die Belegung korrekt ist).
Lieferumfang: 1Stück
Hinweis: Keine Funktion bei 6V !
Auszug StVO: Die Blinkfrequenz muß auf 1,5 Hz +/- 0,5 Hz (90 Impulse +/-30 Impulse in der Minute) eingestellt sein.
